Транспортерні (конвеєрні) стрічки

Види транспортерної конвеєрної стрічки

Залежно від складу, конструкції та режиму експлуатації виділяються такі види:

1. Гумовотканинні. Мають гумовотканинний пошаровий тяговий каркас із зовнішніми гумовими обкладками з плоскими або рифленими поверхнями, що застосовуються для транспортування сипких, шматкових та штучних вантажів на конвеєрах.

• Загального призначення — для транспортування різноманітних вантажів, які потребують специфічних умов експлуатації. Умови роботи за показниками міцності та температури від легких до середніх.
• Норійна (елеваторна) — для використання у конвеєрах вертикального транспортування у гірничовидобувній промисловості, сільському господарстві, харчовій промисловості (переміщення сипучих продуктів). Призначені для кріплення на них норійних ковшів конструктивно — тяговий каркас без гумування.
• Харчова— використання у харчовій промисловості для транспортування та обробки харчових продуктів. Особливістю є відповідність стандартам якості та безпеки FDA та HACCP. Крім того, вона повинна легко митися та дезінфікуватися.
• Термостійка. Умови експлуатації — особливо важкі, в конвеєрах, які потребують переміщення різних етапів технологічного процесу гарячої сировини чи продукції. Виготовляється із гуми, створеної на основі спеціальних каучуків, розроблених для експлуатації у режимі підвищеного температурного навантаження. У разі використання при переміщенні продукції через термокамери з температурою повітря понад 200°C, каркас виготовляється з тканини з поліефірними та поліамідними волокнами, а зовнішні обкладки — з кремнійорганічних полімерів та фторполімерів. Додатково вона може бути оснащена металевим брекером, який запобігає можливості пропалювання високотемпературною дією основного каркасу.
• Морозостійка. Використовується в умовах сильно знижених температур, до - 60 °C. Існують різновиди роботи як у легких умовах експлуатації (харчова промисловість і с/г), так і в середніх і важких умовах (гірничовидобувна промисловість).

1. Полівінілхлоридні (ПВХ). Практичні, міцні, легкі та недорогі, вони знаходять широке застосування практично у всіх галузях сільського господарства, де необхідно проводити транспортування сировини чи готових продуктів. Стійкі до впливу більшості жирів та олій. Виготовляються в різних конфігураціях: з перегородками (рифлями) різних видів, зокрема похилими; з хвилеподібними бортами (гофроборт); з ходового боку можуть встановлюватися поздовжні направляючі трапецієподібного перерізу.
2. Поліуретанові (ПУ). Мають ширший діапазон температур, порівняно з ПВХ стрічками. Зберігають еластичність при температурах до -60°С і широко застосовуються в харчовій галузі, охолоджуючих тунелях, рефрижераторах і т.п. Стійкі до впливу хімічних речовин, олій та розчинників. Дозволяється використовувати для транспортування харчових продуктів, відповідно до стандартів FDA.
3. Фетрові. Застосовуються у хлібопекарському виробництві та кондитерській галузі. Фетр перешкоджає налипанню тіста, не втрачає своїх властивостей при дії високих температур і контакту з жирами, стійкий до порізів; не вбирає вологу і має хорошу еластичність, довговічний і не втрачає своїх властивостей при інтенсивній експлуатації.
4. Покращені:

• Шевронні (рифлені). Використовуються на похилих конвеєрах — ребристі профілі різної конфігурації запобігають просковзуванню сипких, шматкових і штучних вантажів під кутом нахилу до 45°.
• З гофробортом. Гофроборт значно знижує втрати від просипання.
• З гофробортом та перегородками. Така конструкція дозволяє якісне транспортування під значним нахилом — до 60⁰.

ОБЛАСТІ ЗАСТОСУВАННЯ

• У гірничодобувній промисловості транспортерні стрічки відіграють ключову роль у переміщенні важких та абразивних матеріалів, таких як руда, вугілля та інші мінеральні ресурси. Міцні та зносостійкі стрічки витримують високі навантаження, забезпечуючи безперебійну роботу на рудниках, шахтах та переробних заводах. Основні вимоги до таких стрічок – це стійкість до розривів, довговічність та здатність працювати у важких умовах, включаючи високі температури та вологість.
• У харчовій промисловості транспортерні стрічки використовуються для переміщення продуктів на всіх стадіях виробництва – від сортування та обробки до пакування та зберігання. Особлива увага приділяється санітарним нормам, тому стрічки виготовляються із матеріалів, безпечних для контакту з харчовими продуктами, таких як ПВХ, поліуретан та гума з антибактеріальними властивостями. Такі стрічки легко миються та стійкі до впливу жирів, кислот та інших агресивних середовищ.

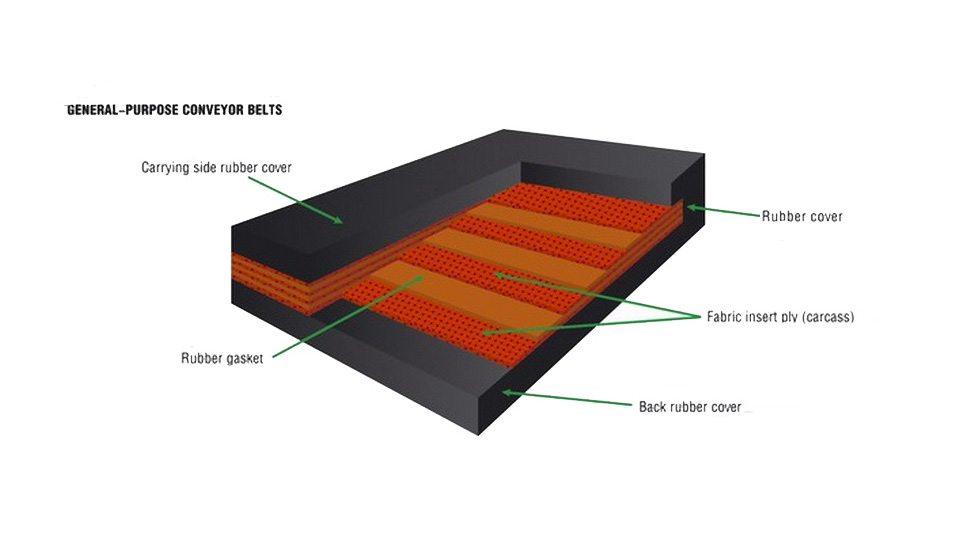

Структура транспортерних стрічок

Серед структурних елементів можна виділити такі:

1. Робоча обкладка. На ній розташовується вантаж, що переміщується.
2. Тяговий каркас, що складається з шарів армованої тканини або металевих тросів.
3. Ходова обкладка. Безпосередньо переміщається роликами або іншими опорами конвеєра.
4. Борти — краї, що завальцьовані матеріалом обкладок.

Варто зазначити, що не всі стрічки мають таку структуру: різне призначення стрічки передбачає конкретну конструкцію. Не завжди є поттреба в бортах. А, наприклад, норійна стрічка не має робочої та ходової обкладки.

Розрахунок вартості стрічки

Вартість формується на основі 3 факторів:

1. Тип: стрічки спеціального призначення дорожчі за стрічки загального призначення.
2. Індекс міцності та матеріал тягового каркасу: чим міцніша стрічка, тим вища її вартість.
3. Країна-виробник: ЄС - дорожче, КНР - дешевше.

Що розкаже маркування?

Наприклад:

• ТК200, де ТК – матеріал, 200 – індекс міцності
• ЕР250, де ЕР – матеріал, 250 – індекс міцності


У маркуванні стрічок згідно з ГОСТ 20-85 вказується індекс міцності для ОДНОГО шару тканини в тяговому каркасі.

Стрічки виробництва КНР Європейські та Турції маркуються відповідно до стандарту DIN 22102, де індекс міцності відповідає міцності тягового каркасу в цілому.

Таким чином, тришарова стрічка з маркуванням ХХХ-ЕР250-Х-3/Х має загальне розривне зусилля 250 Н/мм, тоді як у стрічки ХХХ-ТК200-Х-3/Х воно дорівнюватиме 600 Н/мм.

Докладніше про маркування у статті МАРКУВАННЯ КОНВЕЄРНИХ СТРІЧОК

Що потрібно знати під час вибору виробника?

На українському ринку конвеєрних стрічок представлена продукція країн ЄС, США та Китаю (КНР).

Стрічки виробництва заводів КНР дуже відрізняються як за ціною, так і за якістю. Причому не завжди перше корелює з другим. Але вони користуються величезною популярністю, оскільки для більшості завдань такий рівень якості цілком прийнятний, і немає сенсу переплачувати.

ТОВ "ТРП ТАРГЕТ" працює з одним заводом-виробником більше 10 років, кожна партія стрічок проходить контроль на відповідність ГОСТ 20-85.

Стрічки, вироблені в країнах ЄС та США, відрізняються тим, що їх характеристики суворо відповідають заявленим, у них практично відсутні серповидність, заводські ремонтні вставки, латки тощо.

Турецькі стрічки, вироблені за стандартом DIN 22102, теж досить високої якості, але можуть містити перераховані вище дефекти, хоча і в межах допусків. Але це компенсується нижчою вартістю, а оскільки матеріал у турецьких екземплярів, як правило, якісний, це робить їх дуже привабливим варіантом. На що варто звернути увагу – це завод-виробник. Рекомендуємо працювати тільки з перевіреними брендами (наприклад, KALE), адже не на всіх заводах Туреччини технології дозволяють робити стрічку з рівнем якості, близьким до європейського.

Для високонавантажених конвеєрів та конвеєрних ліній з підвищеною відповідальністю (вантажно-розвантажувальні термінали, заводські транспортери, задіяні у безперервному виробничому процесі) наполегливо рекомендуємо використовувати стрічки, виготовлені за євростандартом.

Також необхідно уточнювати не лише країну походження бренду, а й країну-виробника конкретної бухти стрічки. Наші фахівці неодноразово стикалися з давальницькими зразками, виробленими в Китаї під європейськими брендами, якість яких поступалася навіть якісним екземплярам китайських заводів.

Підбір транспортерної стрічки

Головні аспекти, що впливають на вибір:

1. Технічні характеристики стрічкового транспортера: призначення, довжина, ширина, конфігурація та кут нахилу транспортера.
2. Типи вантажів, що транспортуються. Використовуються для різноманітності вантажів, від дрібнофракційних сипких матеріалів до великих та важких виробів.
3. Продуктивність обладнання та максимальне навантаження. Вибір повинен відповідати максимальній продуктивності та вантажопідйомності конвеєра.
4. Швидкість переміщення.
5. Температурні характеристики продукції, що переміщується. Для перевезення гарячих або холодних вантажів потрібні спеціалізовані стрічки, стійкі до екстремальних температур.
6. Вплив зовнішніх факторів: агресивність навколишнього середовища (наприклад, хімічні речовини), вимоги щодо вологості, а також температурні параметри експлуатації.

Для правильного підбору рекомендуємо заповнити Аркуш замовлення, де вказати тип, довжину, ширину   та товщину стрічки, діаметр натяжного барабану, тип транспортованого матеріалу та робочу температуру, а також необхідність з'єднання стрічки в кільце.

Наші фахівці допоможуть обрати оптимальний варіант для конкретних виробничих потреб.

Докладніше про маркування у статті РОЗРАХУНОК ДОВЖИНИ КОНВЕЄРНОЇ СТРІЧКИ В РУЛОНІ

Переваги придбання продукції в компанії ТОВ «ТРП ТАРГЕТ»

ТОВ "ТРП Таргет" працює на ринку конвеєрних стрічок з 2010 року, та на цей час має понад 3000 задоволених клієнтів.

Серед переваг варто виділити:

• Наявність власних патентів.
• Власне виробництво.
• Продукція сертифікована та ідентична закордонним аналогам.
• Гарантія до 24 місяців.
• Швидкість виконання замовлення — від 2х робочих днів.

Як зробити замовлення?

Для того, щоб зробити замовлення, зв'яжіться з нами по номеру телефону, електронною поштою, через соціальні мережі або через зворотний зв'язок на нашому сайті. Наші менеджери оперативно нададуть відповідь на ваш запит і проконсультують з усіх питань. На основі наданої Вами інформації ми розробимо індивідуальне рішення, яке забезпечить максимальну продуктивність та тривалий термін служби вашого обладнання.

Стандарти продукції

Всі стрічки з шевронами та стрічки, що мають гофроботи, ТОВ «ТРП ТАРГЕТ» виготовляє за запатентованою технологією сегментної вулканізації відповідно до ТУ У 22.1-36989273-001:2020.

Система управління якістю ТОВ «ТРП ТАРГЕТ» сертифікована відповідно до норм ДСТУ ISO 9001:2015 (ISO 9001:2015 IDT). Компанія гарантує сувору відповідність всієї продукції заявленим характеристикам.

Процедура оплати транспортерної стрічки

Оплата здійснюється шляхом перерахування коштів на р/р ТОВ «ТРП Таргет».
Ми є платниками ПДВ та податку на прибуток на загальних підставах.

Доставка транспортерної стрічки

Варіанти доставки:

• Самовивіз зі складу у Харкові. Після оплати замовлення, із замовником узгоджуються умови відвантаження.
• Доставка Новою Поштою. Оплата доставки за рахунок Одержувача згідно тарифів ТК «Нова Пошта».
• Доставка САТ. Оплата доставки Одержувачем згідно тарифів ТК «САТ».

За більш детальною інформацією звертайтесь до наших фахівців.
