Механические соединения для лент

Общие преимущества механических соединений всех видов:

Быстрый монтаж. Механическое соединение транспортерной ленты замками занимает в несколько раз меньше времени, чем любой из способов вулканизации;
Простота использования. Стыковка конвейерных лент методом склейки либо горячего сваривания может выполняться только квалифицированными и опытными работниками. Абсолютное большинство механических соединителей могут быть установлены силами персонала заказчика;
Возможность соединения конвейерных лент практически в любых условиях (труднодоступность, осадки, низкая температура, загрязнения в зоне стыковки);
Возможность пуска конвейера непосредственно сразу после стыковки ленты. При использовании других методов, стык должен выстояться от 8 до 24 часов (клеевое соединение), при варианте с горячей стыковкой затрачивается время на остывание и демонтаж оборудования (пресса) и остывание стыка, в среднем 2-3 часа.

Механические соединительные элементы или как их еще называют "Замки" предназначены для стыковки конвейерных лент любого вида, кроме резинотросовых. Сразу оговоримся, что соединение конвейерной ленты (соединение транспортерной ленты) при наличии возможности рекомендуется выполнять методом горячей вулканизации, который по праву считается наиболее надежным. Однако, такая возможность присутствует не всегда, помимо этого, механическая стыковка тоже обладает рядом преимуществ.

Механические соединения конвейерных лент выполняют немаловажную роль в обеспечении непрерывной работы конвейерных систем. Они позволяют быстро соединять или заменять ленты без необходимости демонтажа всего оборудования. Надежность и долговечность этих соединений гарантируют стабильность передачи груза, предотвращая скольжение или разрывы во время работы в условиях высоких нагрузок.

Механические соединения играют немаловажную роль в обеспечении надежной работы конвейерных систем. Они позволяют оперативно производить ремонт поврежденных участков ленты, продлевать ее для адаптации к изменениям в производственном процессе или полностью заменять изношенные сегменты. Благодаря таким соединениям минимизируется время простоев и снижаются затраты на техническое обслуживание.

В горнодобывающей промышленности конвейерные ленты испытывают значительные нагрузки из-за транспортировки тяжелых и абразивных материалов. Механические соединения обеспечивают быстрое восстановление ленты даже в условиях удаленных карьеров или шахт, где длительные простои могут привести к значительным убыткам.
В пищевой промышленности соединения также имеют критическое значение, поскольку обеспечивают легкий демонтаж и очистку лент в соответствии с санитарными нормами. Они помогают поддерживать гигиеничность процессов и повышают эффективность линий.

Таким образом, механические соединения представляют собой универсальное решение для многих отраслей, обеспечивая гибкость, долговечность и экономичность в использовании конвейерных систем.

Замки болтового типа

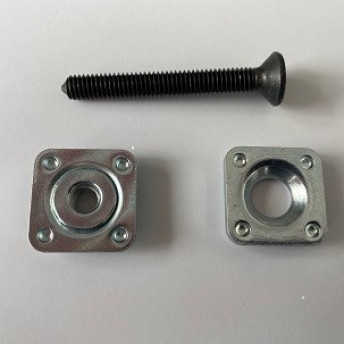

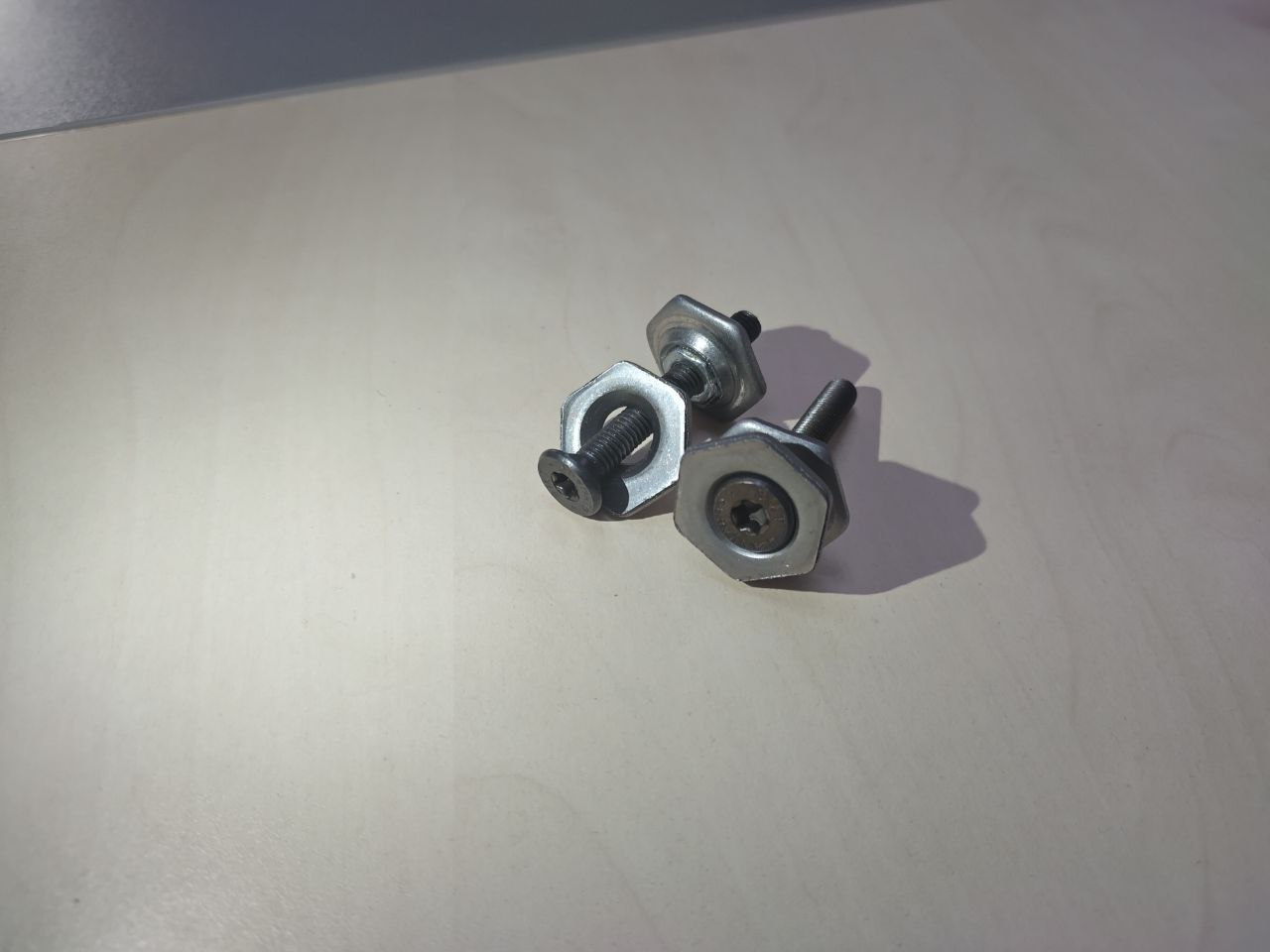

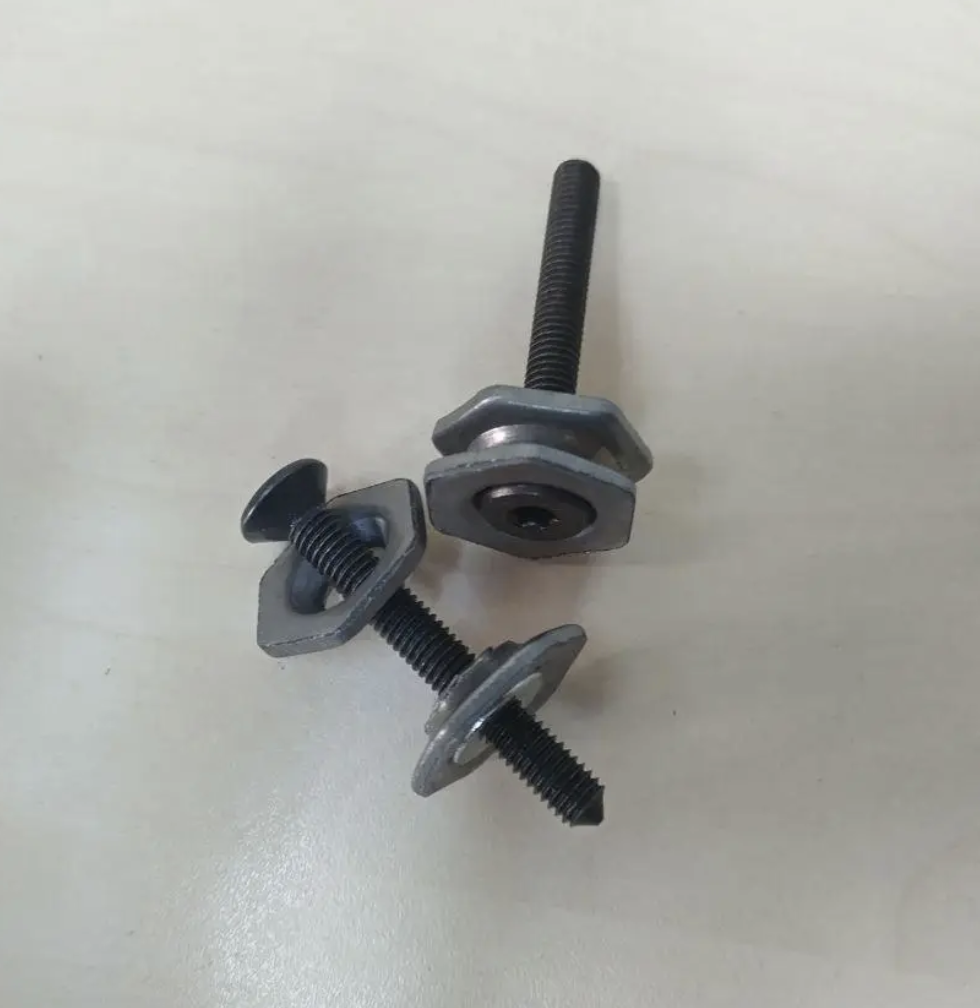

Механическое профилированное соединение GX-1(аналог «Вулкан» СПК Стык)

Механические соединители данного типа, в первую очередь, предназначены для соединения конвейерных лент, эксплуатируемых в шахтах, рудниках, карьерах и обогатительных фабриках, как с нормальными, так и со сложными условиями эксплуатации. Каждый элемент состоит из болта и двух прижимных шайб. Соединяемые края разделываются послойно, накладываются внахлест и стягиваются соединителями. При этом металлические шайбы на всю толщину утапливаются в резину обкладок. Благодаря этой особенности, стыковые соединения, выполненные с помощью механических соединителей GX-1, не разрушают поверхность приводных и натяжных барабанов и не повреждают другие элементы конвейера (скребки, ролики и т.п.).

Основное различие с конструктивно схожей продукции отечественного производства – используемый материал. В отличие от более бюджетных аналогов, соединители GX-1 изготовлены из высокопрочного сплава, не подверженного коррозии и устойчивого к абразивному воздействию.

Страна-производитель: Германия

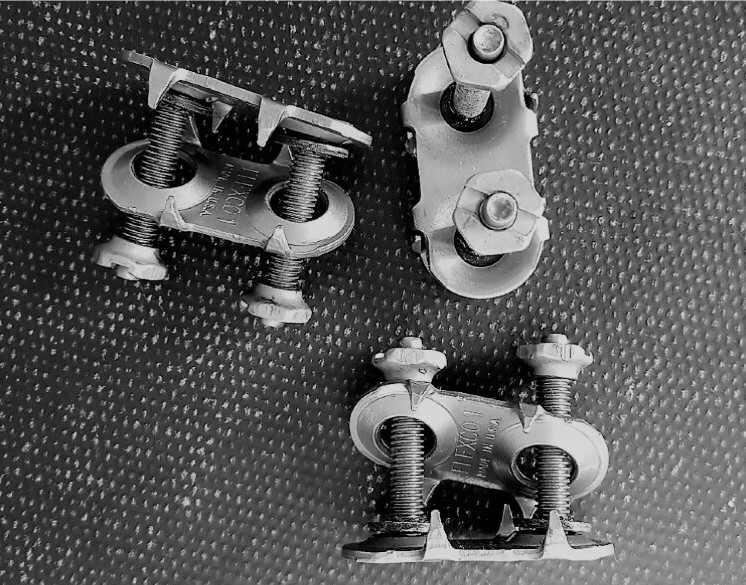

Механическое профилированное соединение FLEXCO Solid Plate( аналог «Вулкан-Блиц», «Вулкан-Блиц-Мини»)

Болтовое неразъемное соединение предназначено для ускоренной стыковки конвейерных лент, а также для ремонта продольных порезов всех типов ленточных полотен. Соединение обеспечивается сжатием двух профилированных пластин специальными высокопрочными винтами. Конфигурация элемента оптимизирована с целью равномерного распределения нагрузки на всей его поверхности.

Предназначены для лент прочностью до 1000 Н/мм, толщиной 5 - 24 мм.

Пластины имеют острые выступы (зубцы), проникающие в каркас ленты и препятствующие вырыванию соединительныхэлементов , тем самым упрочняя стык. Края пластинутапливаются в резиновую обкладку полотна, что предотвращает зацепление и отрыв пластин при прохождении скребков и прочих механических элементов конвейера.

Широкий диапазон выпускаемых размеров и материалов соединителей позволяют выбрать соединители для самых специфичных условий:

Наименование	Толщина ленты, мм	Разрывное усилие, Н/мм	Диаметр барабана (минимум), мм
Flexco 1	5 – 11	315	250
Flexco 140	5 – 11	400	300
Flexco 190	8 – 14	630	400

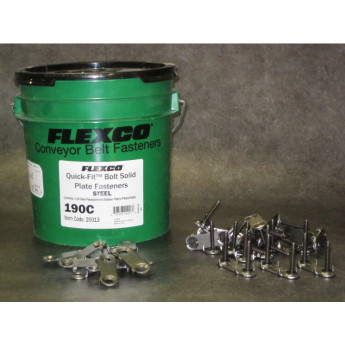

Flexco 1 ½	11 – 17	500	400
Flexco 2	14 – 21	800	700
Flexco 2 ¼	14 – 30	1000	850
Flexco 2 ½	19 – 25	800	1000
Flexco 3	≥ 24	1000	1200

Условия работы конвейера и транспортируемый груз определяют материал соединений:

Сталь – базовый вариант, может использоваться практически везде с большим или меньшим успехом.
Сталь нержавеющая – применяют для соединения лент на магнитных сепараторах, на пищевых производствах, при повышенной влажности и прочих факторов, способствующих ускорению коррозии.
Специальный сплав MegAlloy® - материал демонстрирует повышенную устойчивость к истирающему воздействию. По сравнению со сталью, служит в несколько раз дольше.
Медно-кремниевый сплав (Everdur) – исключает искрообразование, и потому применяется на элеваторах, целлюлозно-бумажных производствах и прочих объектах с повышенной взрывоопасностью.

Страна-производитель: США

Соединители шарнирного типа

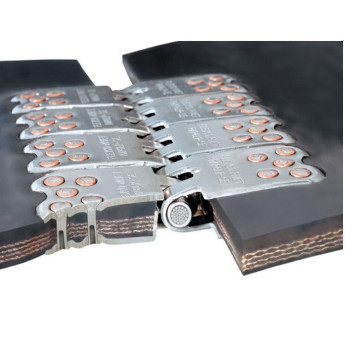

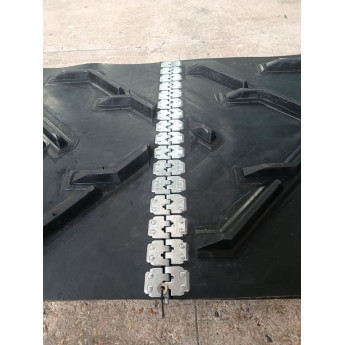

Flexco R

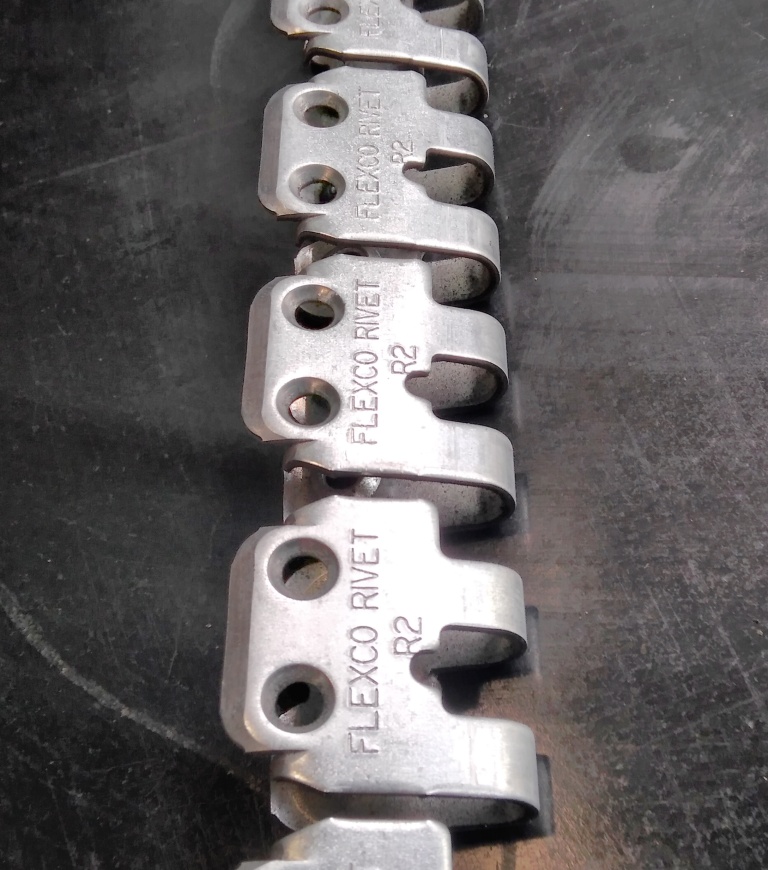

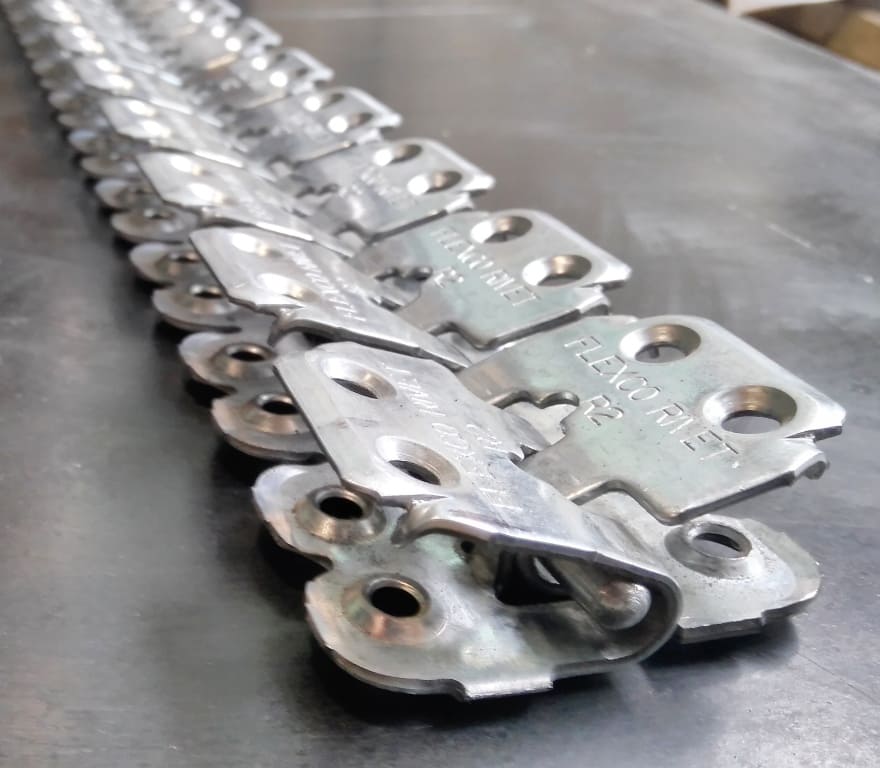

Замки устроены по типу «рояльная петля». Каждое звено представляет собой изогнутую металлическую пластину, которая устанавливается на край ленты и стягивается заклепками. Оба края стыка с установленными на них звеньями сочленяются при помощи тросового стержня. Особенностью этой серии является форма заклепок. Переменный диаметр и остроконечная заточка позволяют заклепкам проходить через тканевые слои каркаса, раздвигая волокна и не повреждая их. Такой способ крепления предпочтителен при стыковке лент б/у, у которых тканевый слой может быть уже ослаблен.

Типоразмер соединения выбирается исходя из основных характеристик:

Наименование	Толщина ленты, мм	Разрывное усилие (прочность), Н/мм	Рекомендуемый минимальный диаметр огибаемого барабана, мм
R2	3-10	400	125
R5	6-11	800	230
R5 ½	8-15	1250	300
R6	10,5-17	1400	450
R8	10,5-17	2500	450
R9	16-25,5	3500	1050

Страна-производитель: США

Серия Flexco Alligator®

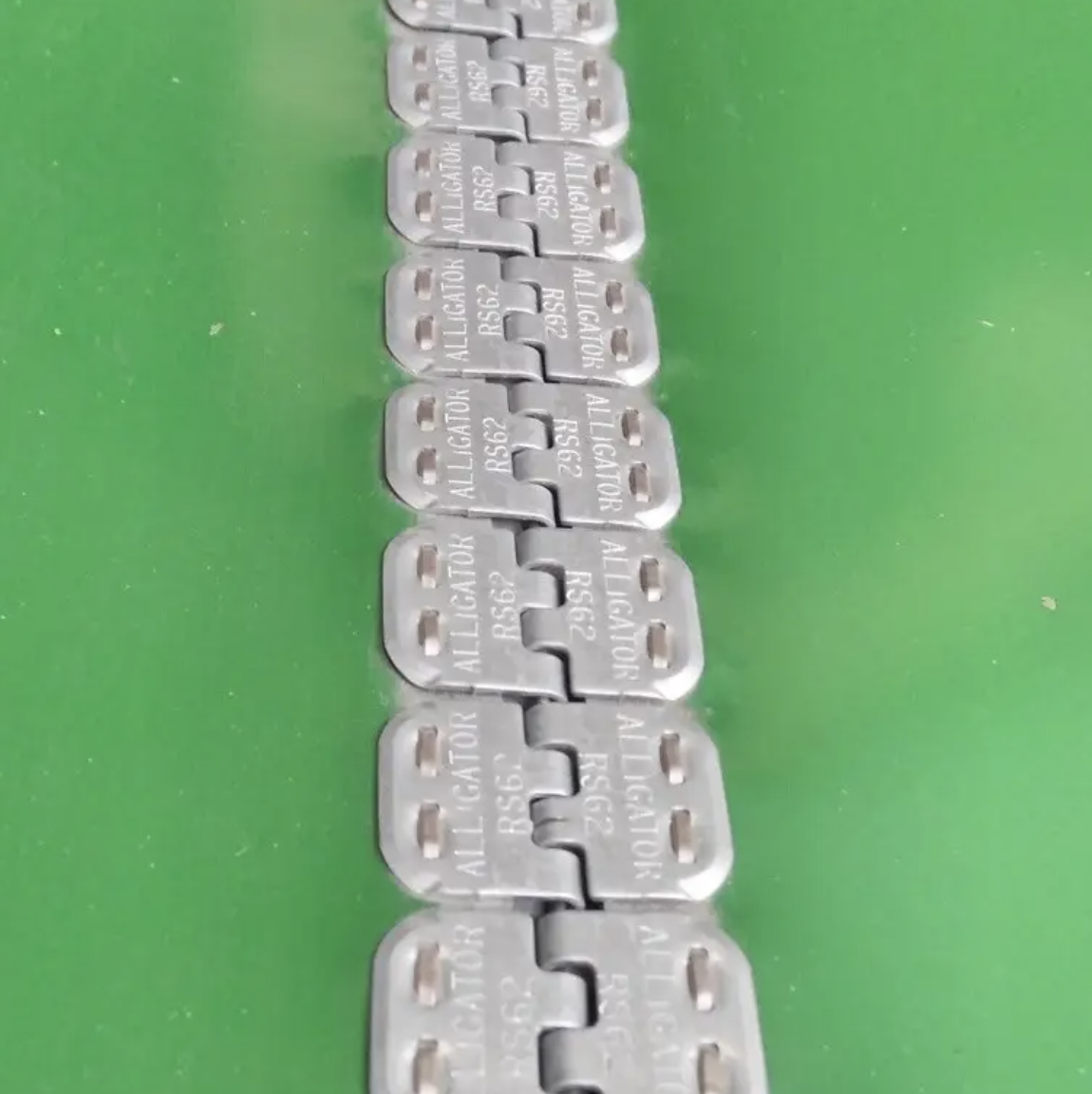

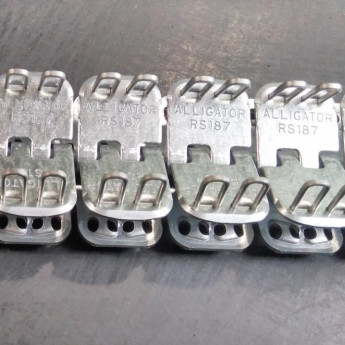

Flexo Alligator rs 187

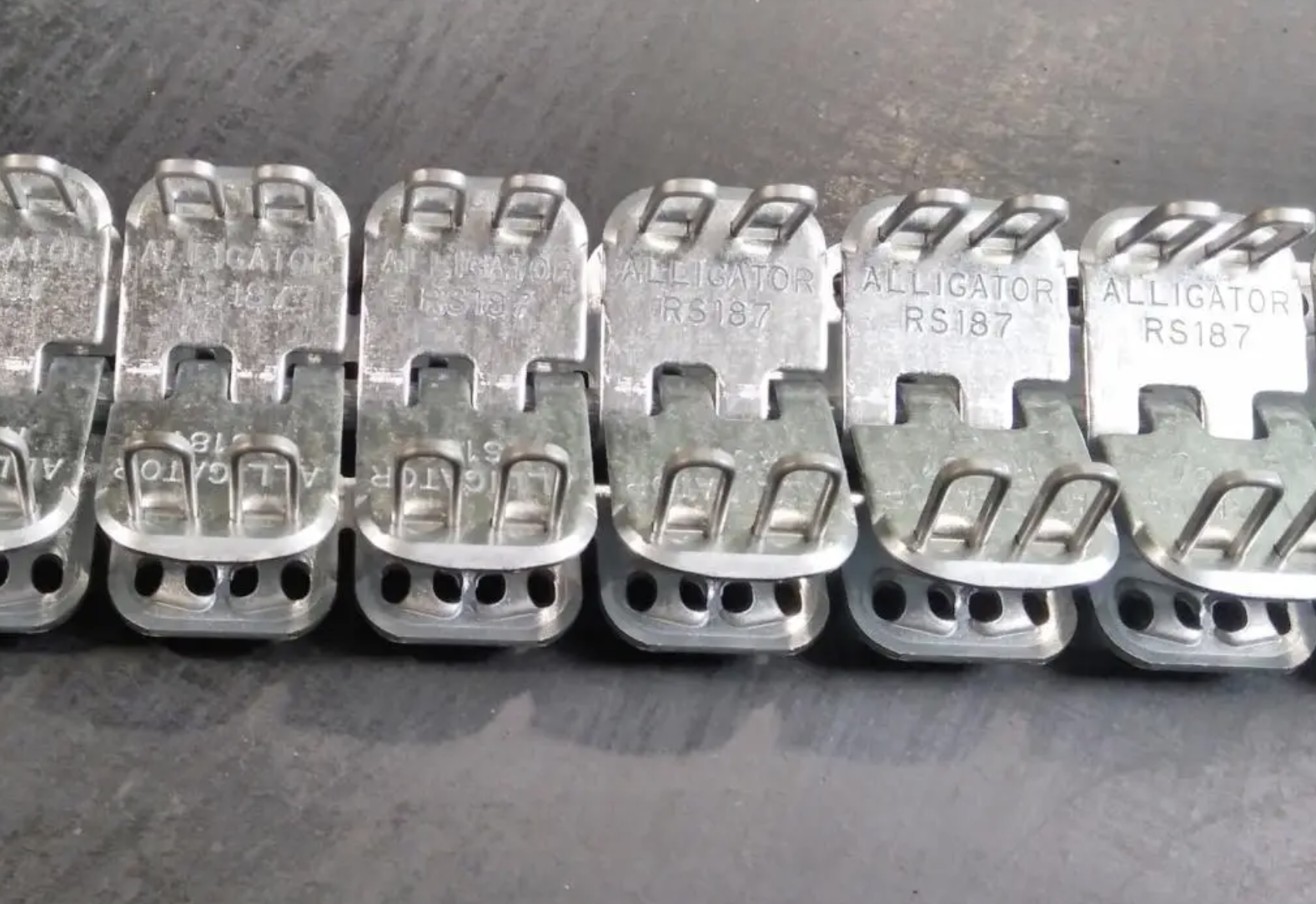

Flexo Alligator rs 62

Система представляет собой сегменты (петли) с уже предустановленными скобами. Это значительно упрощает процесс установки и сокращает время простоя.

Соединители серии Flexco Alligator® поставляются сплошными полосами – это упрощает установку, стык получается гарантированно ровным с равномерно распределенной нагрузкой. Сегменты разделены просечками, что позволяет получить соединение для любой ширины стыка просто отломив необходимую длину (пример на картинке слева Flexo Alligator rs 125 s).

Еще одна особенность – удлиненная конструкция пластин. Благодаря этому, места крепления скоб находятся на значительном расстоянии от поперечного среза ленты, который в процессе эксплуатации обтрепывается и ткань вблизи края стыка ослабевает.

Изготавливаются из стали, нержавеющей стали и сплава MegAlloy®, можно выбрать соединение для транспортерной ленты, в зависимости от условий ее эксплуатации, а не только нагрузки.

Замки Flexco Alligator® Ready Set™ предназначены для стыковки лент толщиной от 1,5 до 6,4 мм. Идеально подходят для легко- и средненагруженных конвейеров практически любого назначения:

Выбрать и купить необходимый типоразмер соединения можно по следующим параметрам:

Наименование	Толщина ленты, мм	Разрывное усилие (прочность), Н/мм	Рекомендуемый минимальный диаметр огибаемого барабана, мм

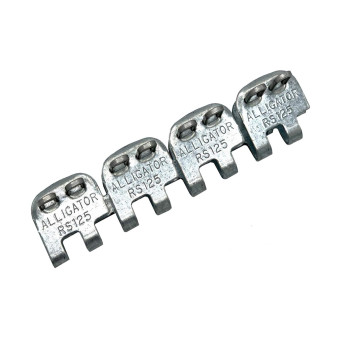

Alligator RS 62	1.5-3.2	170	50
Alligator RS 125	3.2-4.8	300	75
Alligator RS 187	4.8-6.4	400	102

Страна-производитель: США

Установка механических соединений на конвейерную ленту включает в себя несколько этапов для обеспечения их надежности и долговечности:

Подготовка ленты. Поверхности концов ленты тщательно очищаются от грязи, масел и обезжириваются для лучшего сцепления соединения. При необходимости осуществляется выравнивание краев.
Установка соединения. Установка механического соединения производится с помощью специальных инструментов: ручных зажимов или автоматизированных систем. В зависимости от типа соединения это может включать болты, скобы или шарнирные механизмы.
Закрепление и проверка. Соединение фиксируется с заданной силой, после чего проверяется на прочность и соответствие монтажным требованиям. Важно убедиться, что соединение не имеет перекосов или слабых мест.

Рекомендации. Чтобы избежать повреждения ленты во время установки, необходимо использовать инструменты с защитой от проколов и соблюдать установленные параметры затяжки. Также важно избегать чрезмерного натяжения, которое может снизить срок службы ленты.

Механические соединения для конвейерных лент широко используются в различных отраслях, в том числе в сложных условиях эксплуатации. Механические соединения эффективно работают в средах с высокой влажностью, например, на предприятиях пищевой промышленности или в условиях добычи полезных ископаемых. Коррозионно-стойкие материалы, такие как нержавеющая сталь, обеспечивают длительный срок службы. В отраслях, где конвейеры работают с сыпучими материалами (песок, руда, гравий), механические соединения выдерживают значительный износ благодаря использованию износостойких покрытий и усиленных конструкций. Соединения, разработанные с учетом термостойкости, используются в условиях высоких (металлургия) или низких (логистика в холодильных составах) температур.

На рынке представлено множество механических соединителей производства различных фирм. Большинство из замков конструктивно схожи, иногда идентичны. Отличие, как правило, в цене. Стоимость изделия в данном случае определяется прежде всего материалом.

Как было сказано вначале, соединение конвейерных лент (соединение транспортерных лент) предпочтительно выполнять методами вулканизации. Тем не менее транспортерная лента соединение которой выполнено замками из высококачественной стали или сплава, может прослужить весь расчетный срок эксплуатации, не требуя перестыковки. Использование дешевых аналогов чревато быстрым стиранием металла и подверженности коррозии, что в итоге приводит к необходимости повторного соединения.

Наша компания выбирается благодаря высокому качеству продукции и использованию сертифицированных материалов, отвечающих всем стандартам безопасности и долговечности. Мы обеспечиваем быструю доставку, профессиональные консультации и индивидуальный подход к каждому заказу, предлагая решения, которые лучше всего отвечают Вашим потребностям. Для того чтобы сделать заказ, свяжитесь с нами по телефону, по электронной почте, через социальные сети или через обратную связь на нашем сайте. Наши менеджеры оперативно ответят на ваш запрос и проконсультируют по всем вопросам. На основе предоставленной Вами информации мы разработаем индивидуальное решение, которое обеспечит максимальную производительность и длительный срок службы оборудования.

Частые вопросы

Какие типы соединений лучше подходят для тяжелых условий эксплуатации?

1. Неразъемные болтовые соединения Flexco 2. Неразъемные заклепочные соединения Flexco 3. Шарнирные болтовые соединения Flexco 4. Соединения типа Flexco R2 5. Шарнирные заклепочные крепления Flexco

Можно ли установить механические соединения самостоятельно?

Да, механические соединения можно установить самостоятельно при наличии необходимых инструментов и соблюдения инструкций изготовителя. Для сложных систем рекомендуется привлечь специалистов.

Какие инструменты необходимы для монтажа соединений?

Для установки механических соединений можно использовать подручные средства: линейку, резак, молоток. Также можно воспользоваться специальным монтажным комплектом от производителя соединителей. Его можно приобрести отдельно или вместе с разъемами.

Как выбрать материал соединения для влажных условий?

Для влажных условий следует выбирать механические соединения из материалов, устойчивых к коррозии, например из нержавеющей стали или специальных антикоррозионных сплавов. Это обеспечит долговечность и надежность соединения.

Как часто нужно проверять соединения на износ?

Проверять механические соединения на износ рекомендуется регулярно, в зависимости от условий эксплуатации, но по меньшей мере раз в 3–6 месяцев. В тяжелых условиях эксплуатации проверки следует проводить чаще.

Совместимы ли механические соединения с высокоскоростными лентами?

Да, механические соединения могут быть совместимы с высокоскоростными лентами, но нужно выбирать специальные соединители, разработанные для таких условий, чтобы избежать износа и вибраций.

Какие соединения лучше подходят для пищевых производств?

Для пищевой промышленности лучше всего подходят механические соединения из нержавеющей стали или специальных материалов, отвечающих стандартам безопасности для контакта с продуктами.

Как правильно подготовить ленту перед установкой соединений?

Перед установкой соединений необходимо очистить ленту от грязи, пыли и других загрязнений, а также проверить ее наличие повреждений. Затем нужно выровнять концы ленты, чтобы обеспечить правильное соединение.

Какие максимальные нагрузки выдерживают ваши соединения?

Максимальная нагрузка, которая выдерживает наши соединения, зависит от типа механического соединения и материала, однако они способны выдерживать значительные нагрузки до 1000 H/mm, что обеспечивает их надежность в тяжелых условиях эксплуатации. При выборе механических соединителей необходимо учитывать их разрывное усилие: оно должно быть не меньше разрывного усилия ленты, на которую будет устанавливаться.

Какие гарантии предоставляются на механические соединения?

Срок гарантии поставщика составляет 6 месяцев, при правильной установке и соблюдении условий эксплуатации ленты с соединителями.

Как защитить соединения от коррозии в агрессивной среде?

Для эксплуатации в агрессивной среде можно использовать соединители из следующих материалов: MegAlloy®: Материал с высокой стойкостью к износу и истиранию. Срок службы материала в несколько раз превышает срок службы стали. Нержавеющая сталь: Нержавеющая сталь серии 316 обеспечивает дополнительную защиту от истирания, магнетизма и коррозии. RustAlloy®: Предотвращает коррозию, возникающую в результате контакта с водой или другими химическими средствами (например, в шахтах).
