Варианты исполнения барабанов

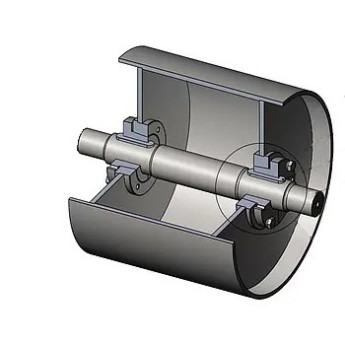

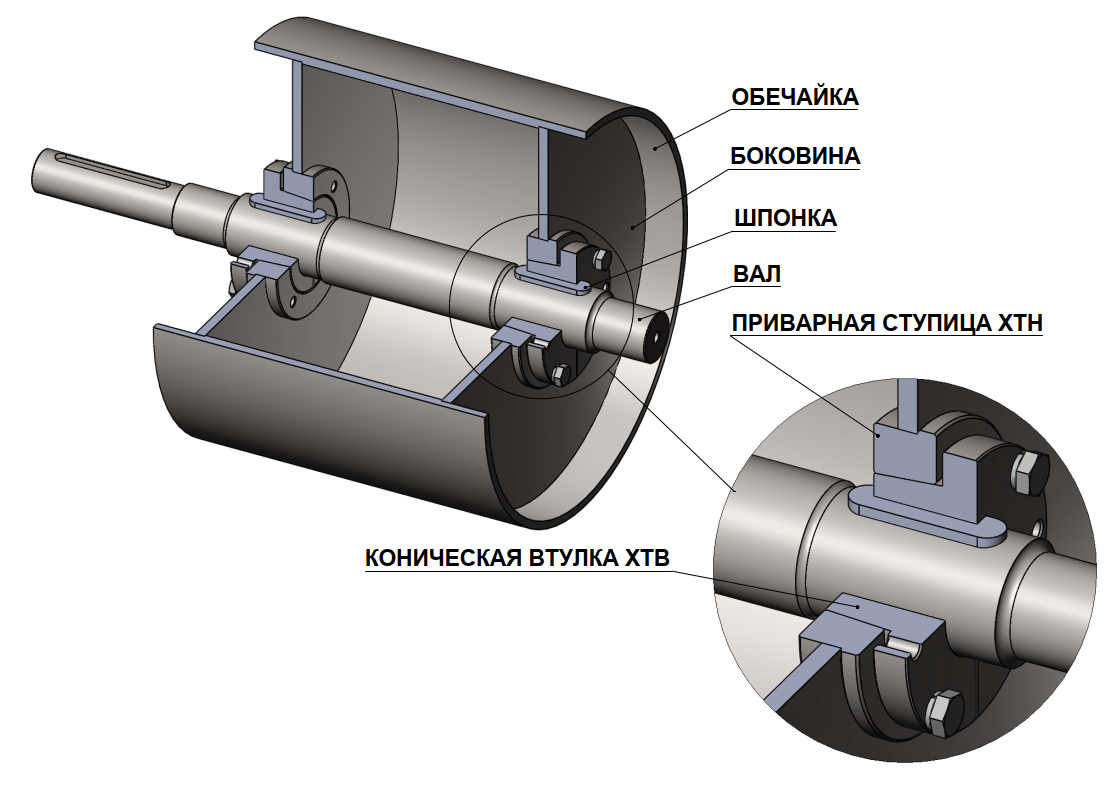

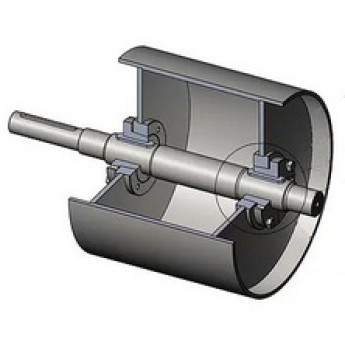

- Барабаны на конических втулках ХТ -оснащенные коническими втулками ХТ, представляют собой наиболее надежное и легкоремонтное решение для соединения вала с обечайкой барабана. Эта конструкция позволяет быстро разбирать барабан для проведения ремонта или замены отдельных элементов, таких как вал или обечайка. Барабаны с коническими втулками ХТ обладают высокой стойкостью к крутящим моментам, однако они являются самым дорогостоящим вариантом среди предлагаемых решений.

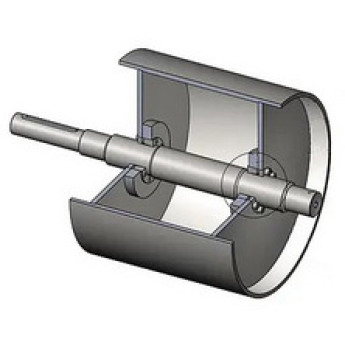

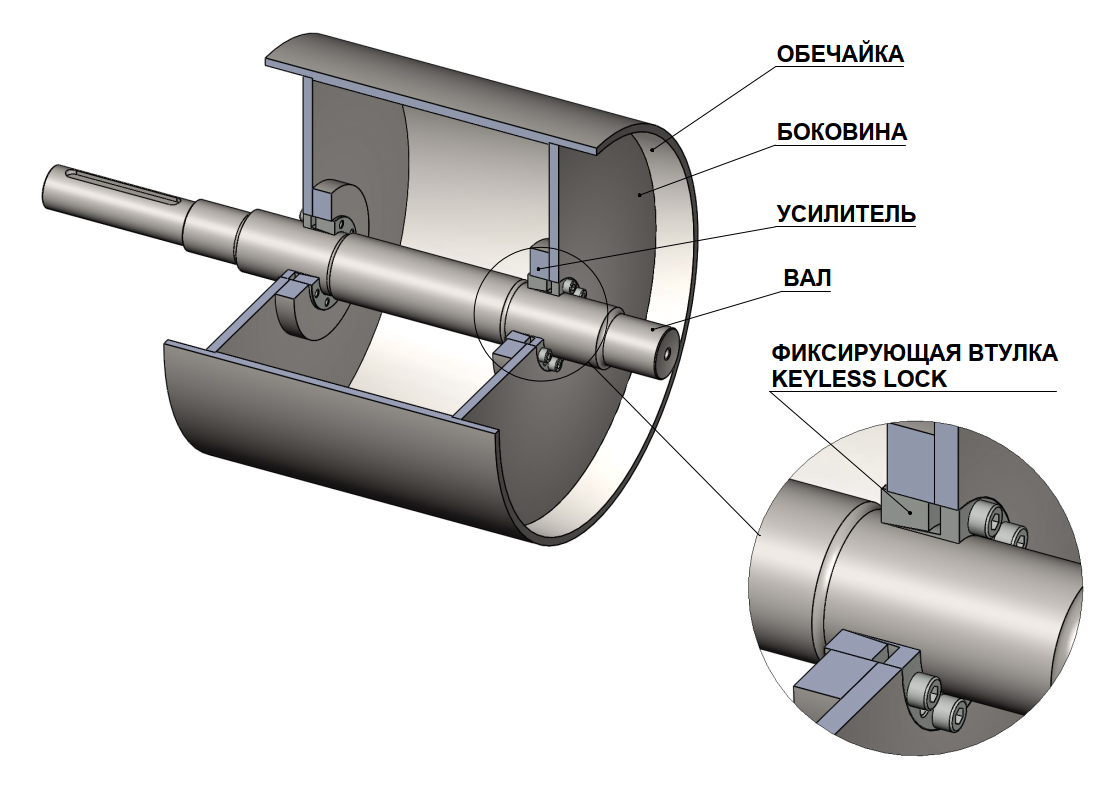

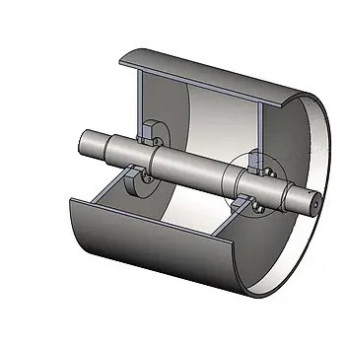

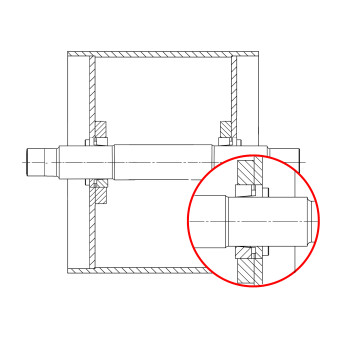

- Барабаны на разжимных втулках (бесшпоночное соединнение) -оснащенные разжимными втулками, представляют собой конструкцию с бесшпоночным соединением. Это упрощенное соединение обеспечивает конструктивную легкость за счет отсутствия шпоночного элемента между валом и обечайкой. Передача крутящего момента осуществляется благодаря силам трения между сопрягаемыми поверхностями "вал-разжимная втулка-обечайка". Величина передаваемого крутящего момента зависит от конструкции разжимной втулки, диаметра вала и других параметров. Это решение является средним по цене.

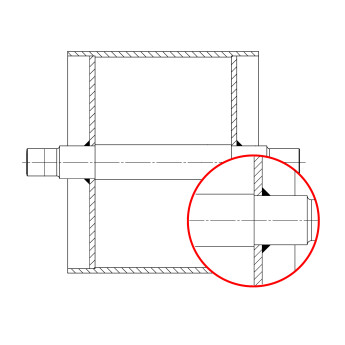

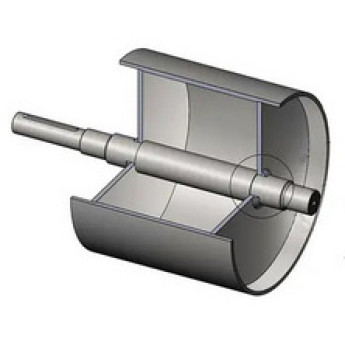

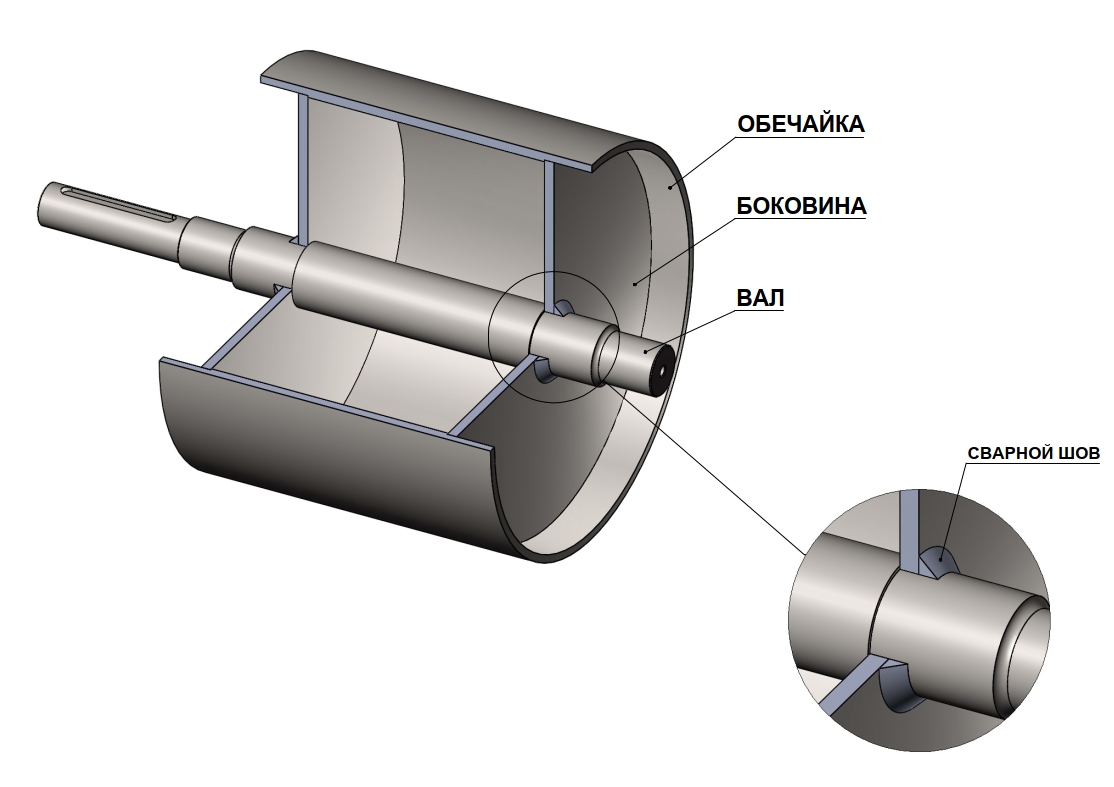

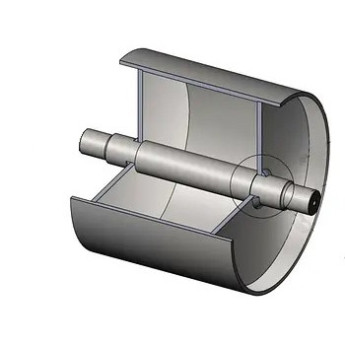

- Барабаны с приварным валом -представляют собой традиционное и самое экономичное решение. Это несъемная конструкция, не требующая обслуживан
Цены в каталоге указаны на наиболее популярные размеры в разных исполнениях
* Просьба уточнять цену у менеджеров. Указанная цена является индикативной, и может меняться как в меньшую, так и в большую сторону в зависимости от актуальной рыночной стоимости материалов и комплектующих, а также дополнительных технических параметров заказа.
Для барабана условия эксплуатации это:
- геометрия и производительность конвейера;
- тип конвейерной ленты (гладкая, шевронная, гофроборт и т.п.)
- транспортируемый материал;
- режимы и сменность работы;
- рабочая среда (пыль, влажность, агрессивные среды и т.п.);
- необходимость периодического технического обслуживания или замены элементов (вал, втулки, футеровка).
Исходя из условий эксплуатации, выбирается общий конструктив барабана, геометрические размеры и соотношение элементов барабана, конструкция его составных частей, закладывается возможность технического обслуживания и ремонта.
Таким образом, «качественный» барабан, это изделие, наиболее полно отвечающее условиям эксплуатации, а значит его использование будет обеспечивать максимум эксплуатационной надежности, эффективности и ремонтопригодности конвейерной системы в целом.
Приводные барабаны
Для различных типов конвейеров и условий работы, в том числе для тяжелонагруженных (карьеров, горно-обогатительных комбинатов и шахт).

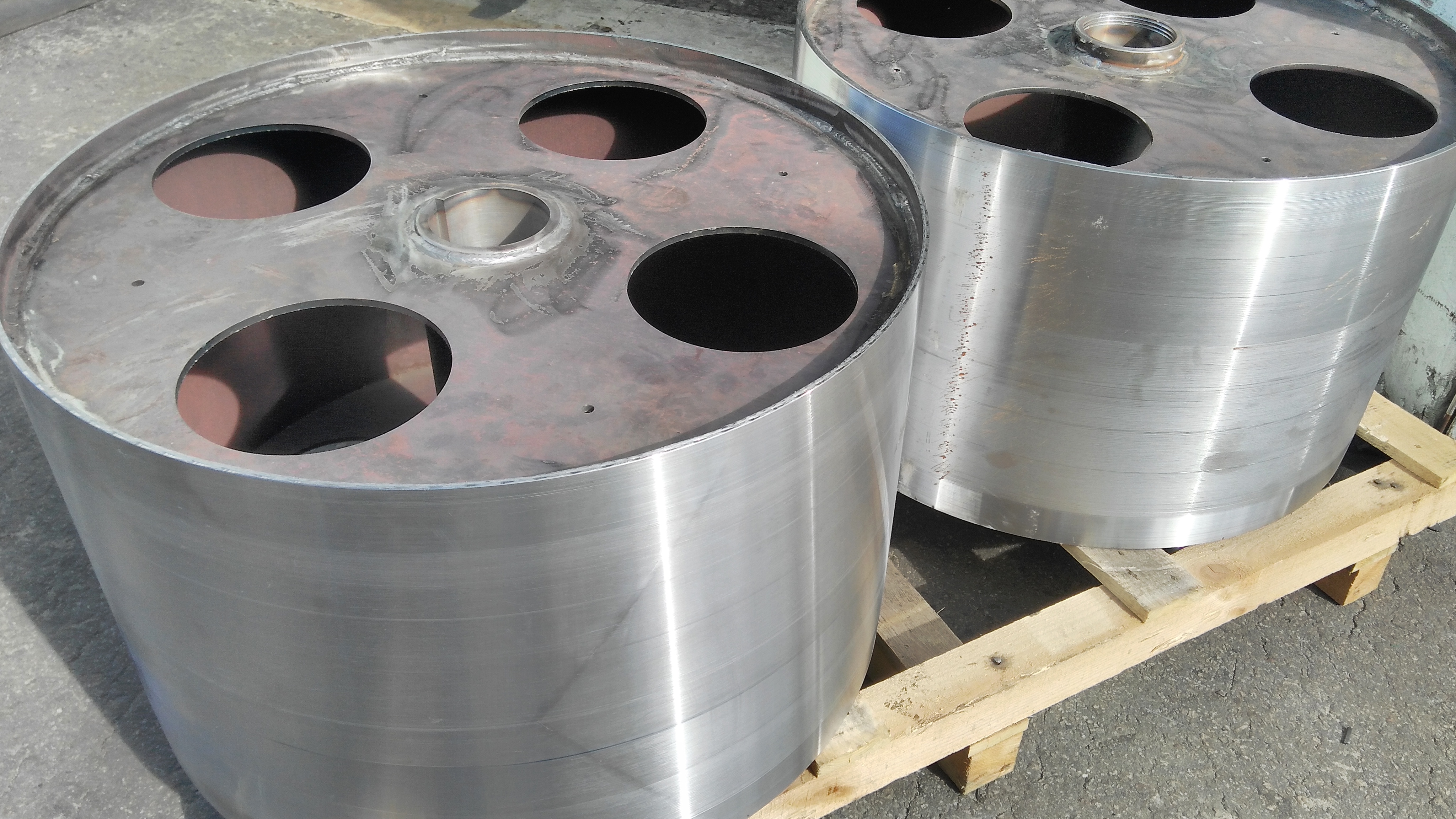

- Стандарное исполнение: обечайка выполняется из толстостенной бесшовной трубы с минимальной остаточной толщиной (после мехобработки) от 10 мм. Валы переменного сечения изготавливаются из стали 40Х и проходят термическую обработку.
Для увеличения фрикционных качеств выполняем футеровку обечайки резиной.

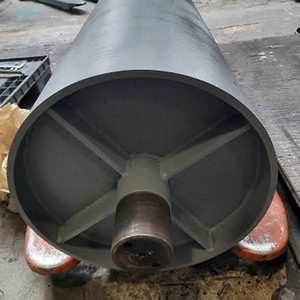

- Для особо тяжелых условий работы внутри устанавливаются дополнительные ребра жесткости.
- Для экстремальных условий эксплуатации производим конвейерные барабаны с усиленной (двойной) обечайкой.
- Индивидуальные и бюджетные варианты: по согласованию с заказчиком и с учетом специфики работы конвейера, в конструкцию могут быть внесены изменения.
Неприводные барабаны
- натяжные конвейерные барабаны
- отклоняющие
- обводные
- прижимные
Производим комплекты натяжных станций: винтовые, грузовые горизонтальные (тележечного типа), грузовые вертикальные.
Купить барабан натяжной можно в комплекте с натяжителями, либо отдельно.Барабаны норийные
Приводные и натяжные барабаны для норий и ковшевых элеваторов (конвейеров для вертикального перемещения сыпучих материалов).
Приводные конвейерные барабаны для норий футеруются износостойкой резиной, устойчивой к воздействию масел и жиров. На поверхности нарезаются ромбовидные водо- и грязеотводящие каналы.

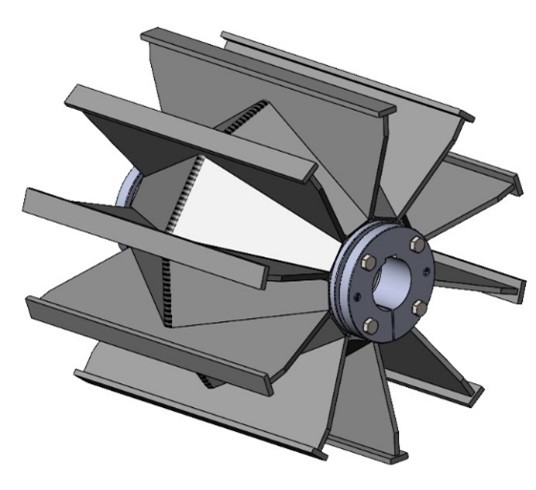

Лепестковые барабаны
За счет ударного воздействия лепестков происходит очистка обратной (ходовой) поверхности ленты. Это препятствует налипанию материала при транспортировке влажных или маслянистых продуктов, а также сыпучих материалов имеющих тенденцию к слипанию.

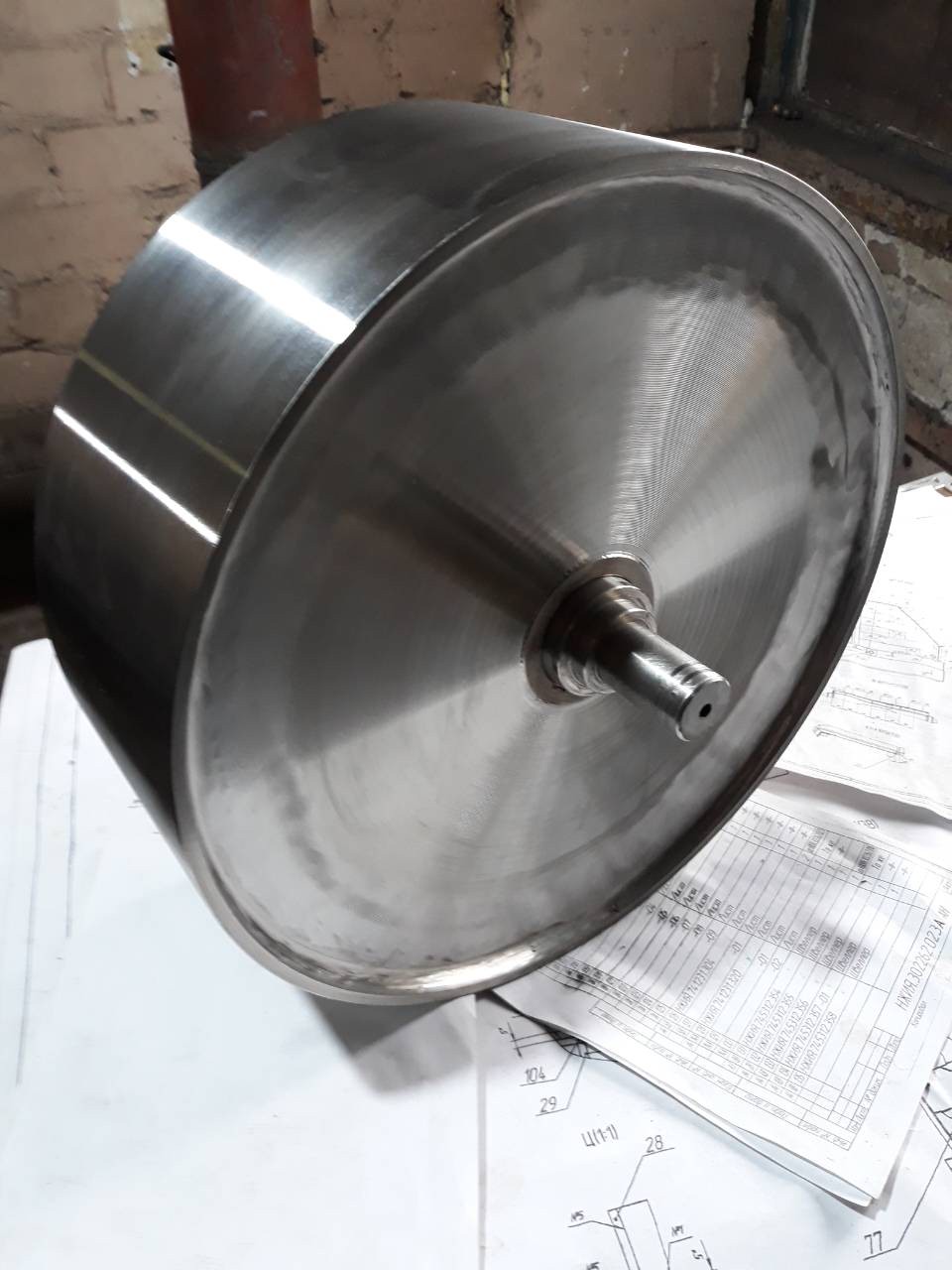

Барабаны из нержавеющей стали
Для использования в:
- пищевой промышленности
- фармацевтическом производстве
- магнитных сепараторах
Имеют полностью герметичный корпус в соответствии с гигиеническими требованиями. При необходимости наносится футеровка резиной с пищевым допуском либо полиуретаном.
Конвейерные барабаны– деталь привода конвейера, выполняющая функцию передачи тягового усилия двигателя на конвейерную ленту.
Различают приводные и неприводные барабаны (натяжные, отклоняющие, прижимные). Барабан натяжной для конвейерной ленты (барабан натяжной конвейерный) практически идентичен отклоняющим, обводным и прижимным.
Конструктивные отличия заключается в способе крепления подшипниковых узлов. У натяжных они имеют степень свободы, направленную вдоль продольной оси конвейера, у остальных типов закреплены неподвижно.
Функциональные отличия:
- Натяжной барабан ленточного конвейера, как следует из названия, обеспечивает первичный натяг ленты с помощью натяжной станции.
- Отклоняющий применяют для предотвращения провисания ленты.
- Обводной устанавливают в местах изгиба конвейерной трассы
- Прижимной используется для прижатия ленты к поверхности приводного.
Технологически наиболее простая форма обечайки – цилиндрическая, обычно применяется на конвейерах со скоростью движения ленты до 1 м/с.
Для средних и высоких скоростей, для предотвращения бокового схода ленты, обечайке придают коническую, цилиндрическо-коническую либо выпуклую (бочкообразную) форму. Также существуют обечайки с обратной конусностью, у которых диаметр центральной части меньше диаметра торцов. Согласно недавно проведенным исследованиям, такая конфигурация снижает износ полотна ленты.
Ряд скоростей конвейерной ленты согласно ГОСТ 22644–77:
0.25; 0.315; 0.4; 0.5; 0.63; 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.15; 4.0; 5.0; 6.3.
При установке привода используют двухрядные сферические подшипники (самоустанавливающиеся), для компенсации возможной несоосности при монтаже. Натяжные барабаны ленточных конвейеров монтируются на шариковых радиальных подшипниках, поскольку не участвуют в передаче крутящего момента.
Высокофрикционная футеровка барабанов повышает их тяговые свойства. Для футеровки барабанов применяют сырые резиновые смеси (горячий метод), для холодного обрезинивания используют резиновую техпластину. Резиновую футеровку выполняют с ромбовидными или шевронными каналами (канавками). Их функция – отвод воды и грязи, а также предотвращение эффекта «воздушной подушки», который может возникать на высоких скоростях вращения.
ОБЛАСТИ ПРИМЕНЕНИЯ
Конвейерные барабаны играют ключевую роль в широком спектре отраслей, обеспечивая эффективное и надежное перемещение материалов конвейерными системами.
- В горнодобывающей отрасли конвейерные барабаны используются для транспортировки руды, угля, песка, щебня и других минеральных ресурсов.
- В обрабатывающей промышленности конвейерные барабаны используются для перемещения различных материалов и полуфабрикатов по производственным линиям.
- На упаковочных линиях конвейерные барабаны играют немаловажную роль в автоматизации процессов, перемещая товары от одного этапа упаковки в другой.
| Ширина ленты | Длина обечайки барабана | Нормальный ряд наружных диаметров барабана | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 400 | 500 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | - |
| 500 | 600 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 |
| 650 | 750 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 |
| 800 | 950 | 200 | 250 | 335 | 400 | 500 | 630 | 700 | 1000 |
| 1000 | 1150 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 1200 | 1400 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | - |
| 1400 | 1600 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 1600 |
| 1600 | 1800 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | - |
| 1800 | 2000 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
| 2000 | 2200 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
| 2500 | 2800 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | - |
Мы находимся в г. Харьков. Комплектующие для конвейеров, приводные и натяжные конвейерные барабаны ленточных конвейеров купить можно, направив заявку на электронную почту, либо обратившись к нашим менеджерам по телефонам указанным на сайте.
ООО «ТРП «ТАРГЕТ» в настоящее время является ведущим отечественным производителем шевронных конвейерных лент и резинометаллической сегментной футеровки.
Помимо стандартных решений, производим барабаны для конвейеров по чертежам или по эскизам заказчика.
