Ролики конвейерные

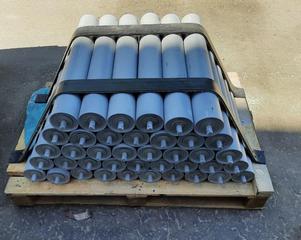

Конвейерные ролики

Стандартный вариант исполнения: толщина стенки 3-3,5 мм;

Уплотнение: двубортный армированный манжет/лабиринтное уплотнение;

Корпус подшипника: стальной.

Возможны варианты исполнения с корпусами подшипника из чугуна либо из композитного материала.

Роликоопоры конвейерные

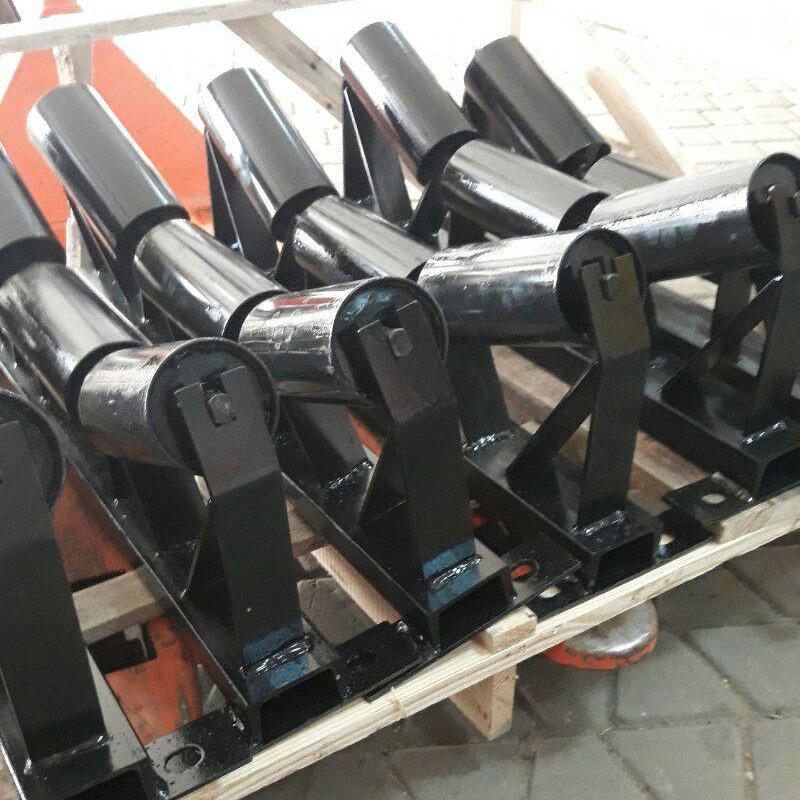

• Желобчатые роликоопоры;
• Подвесные (гирляндные) роликоопоры;
• Амортизирующие роликоопоры;
• Дефлекторные роликоопоры;
• Центрирующие роликоопоры;

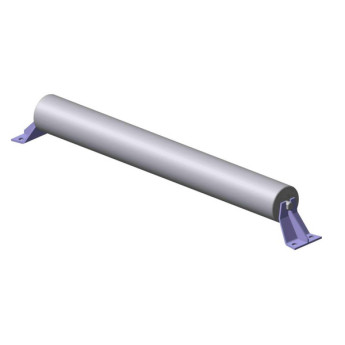

• Прямые роликоопоры.

Ролики ленточных конвейеров являются одним из основных элементов ленточных транспортеров.

Конвейерные ролики (роликоопоры, конвейерные валы)– составные части конвейера предназначенные для создания опоры ленты на участке между концевыми барабанами транспортера.

При выборе конвейерных роликов важно учитывать такие параметры как срок службы, устойчивость к нагрузкам и рабочий температурный диапазон.

1. Стальные ролики

Срок службы: 5–10 лет (в зависимости от условий эксплуатации и качества защиты от коррозии).

Устойчивость к нагрузкам: Высокая, выдерживают большие механические нагрузки, удары, истирание.

Рабочий температурный диапазон: -40°C…+200°C (зависит от смазки и антикоррозионного покрытия).

Дополнительные особенности: Требуют периодической смазки и защиты от коррозии, особенно во влажных или агрессивных средах.

Оптимальное применение: тяжелая промышленность, карьеры, горнодобывающие комплексы.

2. Алюминиевые ролики

Срок службы: 4-7 лет.

Устойчивость к нагрузкам: Средняя, ​​не рассчитанная на сверхвысокие механические нагрузки.

Рабочий температурный диапазон: -30°C…+150°C.

Дополнительные особенности: Легкие, антикоррозионные, но менее прочные, чем стальные аналоги.

Оптимальное применение: пищевая промышленность, производство с высокими требованиями к чистоте и низкому весу.

3. Композитные ролики

Срок службы: 7–12 лет (высокая стойкость к износу).

Устойчивость к нагрузкам: От средней к высокой, в зависимости от конструкции и используемых полимеров.

Рабочий температурный диапазон: -50°C…+120°C (некоторые специализированные модели могут работать в более экстремальных условиях).

Дополнительные особенности: Высокая коррозионная стойкость, легкий вес, низкий уровень шума, не требуют дополнительной смазки.

Оптимальное применение: химическая, фармацевтическая, аграрная промышленность, легкие и средние нагрузки, влажные или агрессивные среды.

Выводы

Если главным критерием является крепкость и долговечность, лучшим выбором будут стальные ролики. Если важен легкий вес и стойкость к коррозии, следует использовать алюминиевые ролики. Если необходимо сочетание износостойкости, антикоррозионной стойкости и низкого уровня шума, лучшим вариантом станут композитные ролики. Правильный выбор материала позволит продлить срок службы роликов, снизить затраты на обслуживание и повысить эффективность работы конвейерной системы.

Как выбрать конвейерные ролики:

Правильный выбор конвейерных роликов оказывает непосредственное влияние на эффективность работы транспортировочной системы, долговечность ее компонентов и общую производительность предприятия. Рассмотрим пять основных параметров, которые следует учитывать при выборе роликов.

1. Тип нагрузки

Ролики должны соответствовать максимальной нагрузке, возникающей при работе конвейера. Учитывается не только вес транспортируемого материала, но и динамические нагрузки, вызванные пусками, остановками и неравномерным распределением груза. Для тяжелых условий работы используются ролики с усиленной конструкцией и высокой несущей способностью.

2. Условия эксплуатации

Рабочая среда определяет требования к стойкости роликов. Например, в горнодобывающей промышленности ролики должны быть устойчивы к абразивному износу, а в пищевой или фармацевтической отраслях – соответствовать санитарным нормам. В условиях повышенной влажности или химического воздействия необходимы антикоррозионные покрытия.

3. Материал изготовления

Конвейерные ролики изготавливаются из различных материалов, таких как:

Сталь – высокая прочность, подходит для тяжелых условий эксплуатации.

Полимеры (ПВХ, полиуретан) – более легкие, устойчивые к коррозии, уменьшают уровень шума.

Алюминий отличается относительно легким весом и высокой коррозионной стойкостью.

Нержавеющая сталь используется в агрессивных средах (химическая, пищевая промышленность).

4. Вид подшипника

Подшипники определяют плавность вращения и долговечность ролика. Самые распространенные типы:

Закрытые подшипники – защищены от пыли и влаги, подходят для тяжелых условий работы.

Герметизированные подшипники – имеют еще более высокий уровень защиты, не требуют обслуживания.

Классические открытые подшипники применяются в менее агрессивных условиях, но требуют регулярного обслуживания.

5. Соотношение цены и качества

Оптимальный выбор роликов должен совмещать надежность, долговечность и доступность. Чрезмерная экономия может привести к частым поломкам, в то время как качественные, хотя и более дорогие ролики, в долгосрочной перспективе значительно снижают затраты на ремонт и техническое обслуживание.

Вывод

Подбор конвейерных роликов требует комплексного подхода с учетом погрузки, условий эксплуатации, материала изготовления, типа подшипников и стоимости. Грамотно подобранные ролики обеспечат бесперебойную работу транспортировочной системы, снизят эксплуатационные расходы и повысят производительность предприятия.

Ролики для ленточных конвейеров состоят из трех основных составляющих:

• Корпуса - представляющего собой часть изделия, отвечающего за передвижение груза, изготавливается преимущественного из стали и алюминия;
• Вала (оси) – производимого из стали и проходящего через центр корпуса;
• Подшипника – соединяющего шпиндель с корпусом, давая ему возможность свободно вращаться вокруг оси.

Виды транспортерных роликов:

• Гладкие – обладают высокой прочностью и устойчивостью к повреждениям, отличный вариант для транспортировки массивных грузов.
• Дефлекторные – предназначены для предотвращения схода ленты с конвейера
• Амортизирующие – обеспечивают защиту ленты от ударных нагрузок.

Роликоопоры представляют собой металлоконструкции, к которым крепятся конвейерные ролики. Изготавливают роликоопоры трех видов: легкие, средние и тяжелые.

По расположению на конвейереролики делят на верхние (для опоры грузонесущей ветви ленты) и нижние (для опоры обратной ветви ленты). Верхние роликоопоры бывают прямыми (для плоской формы ленты) или желобчатыми (для желобчатой формы ленты).

По назначениюролики делятся на рядовые (линейные) и специальные. Рядовые предназначены для поддержания ленты и предания ей необходимой формы (желобчасти). Специальные ролики также выполняют ряд дополнительных функций: 1 – центрирующая, 2 – амортизирующая, 3 – очистительная, 4 – переходная.

а) прямой конвейерный ролик для верхней ветви ленты;
б) желобочный конвейерный ролик для верхней ветви ленты;
в) амортизирующий конвейерный ролик для верхней ветви ленты;
г) прямой конвейерный ролик для нижней ветви ленты;
д) очистной (дисковый) конвейерный ролик для нижней ветви ленты;
е) желобочный конвейерный ролик для нижней ветви ленты.

Конвейерные ролики выпускают трех типов:тяжелые, нормальные и легкие. Конструктивное исполнение транспортерных роликов может быть различным и определяется в основном типом подшипников, способом их уплотнения и смазкой. Для предания роликам амортизирующих свойств их футеруют резиной (обрезинивают) или покрывают упругой секционной оболочкой, заполненной пористым наполнением или воздухом. Оболочка может быть выполнена из резины или кордовой ткани.

Ролики для ленточных конвейеров - особенности изделий

Практически любая отрасль промышленности для перемещения грузов в горизонтальном или наклонном направлении использует ленточные конвейеры, транспортеры ленточного и роликового типа, приводные и неприводные рольганги. И везде в качестве комплектующих выступают траспортерные ролики. Этими деталями обеспечивается эффективность эксплуатации конструкции: плавность движения и равномерность натяжения ленты.

Дешевле всего купить конвейерные ролики можно у производителя. Так в ТОВ «ТРП ТАРГЕТ» представлены все популярные виды изделий с разнообразными типоразмерами. Здесь вы получаете ролики ленточных конвейеров с гарантией качества - система управления качеством производства сертифицирована на соответствие нормам ДСТУ ISO 9001:2015 (ISO 9001:2015о IDT).

Конструкция представлена тремя элементами: корпус, вал, подшипник. Материал корпуса - это сталь или алюминий толщиной 3 - 3,5 мм, вал - стальной.

Ролик конвейерный в стандартном варианте производится с подшипником из стали, также возможно исполнение в чугунном варианте или из композитного материала.

Классифицировать ролики конвейерные можно по нескольким параметрам: по размещению на конвейере, по задачам, которые они выполняют, по типу и по условиям использования.

На ролики конвейерные цена зависит от назначения ролика, типа подшипника и исполнения. Удорожают изделие наличие амортизирующего слоя в виде обрезинивания (футеровки резиной) или покрытия секционной упругой оболочкой. Такое исполнение существенно снижает вибрационные нагрузки, компенсирует удары и реально снижает шум работы оборудования.

Для выбора подходящего изделия принимается во внимание конструкция конвейера, тип ленты, характеристики перемещаемых грузов и условия эксплуатации с учетом температурного режима и внешних факторов при работе транспортерного оборудования.

Помочь подобрать необходимые транспортерные ролики и предложить оптимальные условия приобретения всегда помогут наши специалисты.

Типоразмерный ряд роликовпринятый в качестве унифицированного ряда для всех конвейеров, который содержит девять основных типов роликов, указан в таблице 1.

Таблица 1: Типоразмерный ряд ковейерных роликов

Цены на конвейерные ролики

Перед заказом уточните цену у менеджера.

Классификация способов диагностики конвейерных роликов

Процесс проведения проверки конвейерных роликов считается достаточно трудоёмким, что связано с большим количеством точек контроля – на километр линейного става конвейера приходится от 2,0 до 3,0 тыс. роликов, кроме того, виды износа и деградации подшипниковых узлов роликов носят разнообразный характер, что ведет к необходимости применения комплекса диагностических методов для выявления их неисправностей.

Основным методом диагностики, используемым в современных условиях на конвейерных установках, является метод визуального осмотра. При этом работоспособность роликов оценивается на основании субъективного опыта сотрудника, проводящего диагностику. Выявляются только те ролики, которые имеют явные дефекты, такие как отсутствие вращения, повышенное биение обечайки или присутствие посторонних шумов в работе подшипников. Оценка фактического технического состояния роликов и прогноз их работоспособности в этом случае невозможен. Повысить качество диагностических мероприятий возможно за счет использования переносных приборов неразрушающего контроля, позволяющих измерять значение таких технических параметров, как величина механической вибрации, уровень шумовых характеристик или внешняя температура поверхностей. Наибольшее применение на практике получил способ тепловой диагностики при помощи тепловизорных камер, которые позволяют производить достаточно быстрый анализ группы роликоопор и выявлять ролики с повышенными температурами даже с расстояния нескольких метров.

Купить конвейерные ролики можно в ТРП «Таргет» с возможностью доставки в любую точку Украины.
